产品简介：

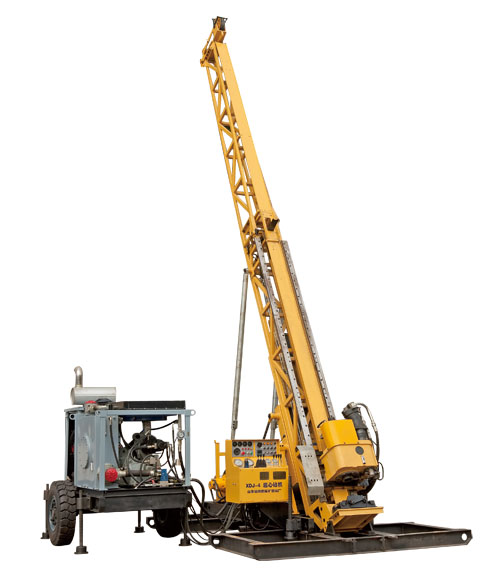

XDJ-4/6全液压动力头岩心钻机采用模块化设计，将动力、液压站，操作台、动力头、钻塔、底盘等设计成相对独立的单元，便于解体，最大程度的减小了单件的运输重量，特别适合高原、山区等复杂道路条件下的工地搬迁。
该钻机适用于金刚石绳索取心钻进、冲击回转钻进、定向钻进、反循环连续取心钻进等多种钻探工艺方法；也可用于水井钻进、锚固钻进、工程地质钻进等施工，是一种新型的全液压动力头式岩心钻机。
产品特点：
1、模块化设计，可解体运输，单件最大重量500kg/760kg，方便人力搬运。可以匹配柴油机和电动机两种动力模块，即使在工地现场，两种动力模块也可快速方便地互换。
2、全液压传动，实现了机、电、液一体化，传动平稳、噪音轻、操作集中、方便省力、安全可靠。
3、动力头变速箱(专利号：ZL200620085555.1)无级调速，转速范围广，有2挡/3档扭矩输出，能适用于多种钻探工艺在不同钻孔直径对转速和扭矩的需求。动力头可侧向移位，让开孔口，操作便捷省力。
4、配有液压卡盘和液压夹持器(专利号：ZL200620085556.6)，夹持钻杆迅速可靠，对中性好，更换卡瓦可夹持Φ55.5、Φ71、Φ89多种规格绳索取心钻杆，通径大，使用方便。
5、给进行程长达3.5米，可有效减少辅助工作时间，提高钻进效率，减少因停车倒杆造成的岩心堵塞。
6、配置进口卷扬机，无级调速，最大单绳提升力6.3吨/13.1吨；无级调速绳索取心液压绞车，变速范围宽，操作灵活；桅杆式钻塔，一次可升降钻具3-6m，安全省力。
7、配有转速表、钻压表、电流表、电压表、液压系统压力表、泥浆泵压力表，便于实时观察钻机运转和孔内情况。
XDJ-4/6全液压动力头式岩心钻机参数 | ||||
| 项目 | Item | XDJ-4 | XDJ-6 |
钻进能力(直孔) | BQ（φ55.5mm） | BQ（φ55.5mm） | 1500 m | 2500 m |
NQ（φ71mm） | NQ（φ71mm） | 1200 m | 2000 m | |
HQ（φ89mm） | HQ（φ89mm） | 500 m | 1300 m | |
PQ（φ114mm） | PQ（φ114mm） | 300 m | 600 m | |
动力头能力 | 转速 | RPM | 40-920 rpm | 70-1000 rpm |
最大扭矩 | Hold Torque | 2410 N·m | 4310 N·m | |
最大给进力 | Max Feeding Power | 50 KN | 60 KN | |
最大提升力 | Max Lifting Power | 150 KN | 200 KN | |
通孔直径 | Diameter of Chuck | 94 mm | 94 mm | |
给进行程 | Feed stroke | 3500 mm | 3500 mm | |
主卷扬能力 | 提升力（单/双绳） | Hoisting Force | 6300/12600 kg | 13100/26000kg |
提升速度 | Main hoist speed | 8-46 m/min | 8-42 m/min | |
钢丝绳直径 | Steel Wire Diameter | 18 mm | 22 mm | |
卷筒容绳量 | Steel Wire Length | 26 m | 36 m | |
绳索取心绞车 | 提升力 | Hoisting Force | 1500 kg | 1500 kg |
提升速度 | Main hoist speed | 30-210 m/min | 30-210 m/min | |
钢丝绳直径 | Steel Wire Diameter | 6 mm | 6 mm | |
卷筒容绳量 | Steel Wire Length | 1500 m | 2500 m | |
桅塔 | 高度 | Mast Height | 9.5 m | 9.5 m |
钻进角度 | Drilling Angle | 45°- 90° | 45°- 90° | |
竖塔方式 | Mast Mode | 液压Hydraulic | 液压Hydraulic | |
动力 | 型号 | Mode(Elect/ Engine) | 电动机/柴油机 | 电动机/柴油机 |
功率 | Power | 55 Kw/132 Kw | 90 Kw/194 Kw | |
主泵工作压力 | Main Pump Pressure | 27 MPa | 27 MPa | |
卡盘方式 | Chuck Mode | 液压Hydraulic | 液压Hydraulic | |
夹持器方式 | Foot Damp | 液压Hydraulic | 液压Hydraulic | |
总重量 | Weight | 5300 kg | 8100kg | |
移动方式 | Transport Way | 拖车 Tyre Mode | 拖车Tyre Mode | |
